1.Узел подачи: Данная установка предназначена для подачи полосовой стали в оборудование, оснащена функциями правки и позиционирования стальной полосы.

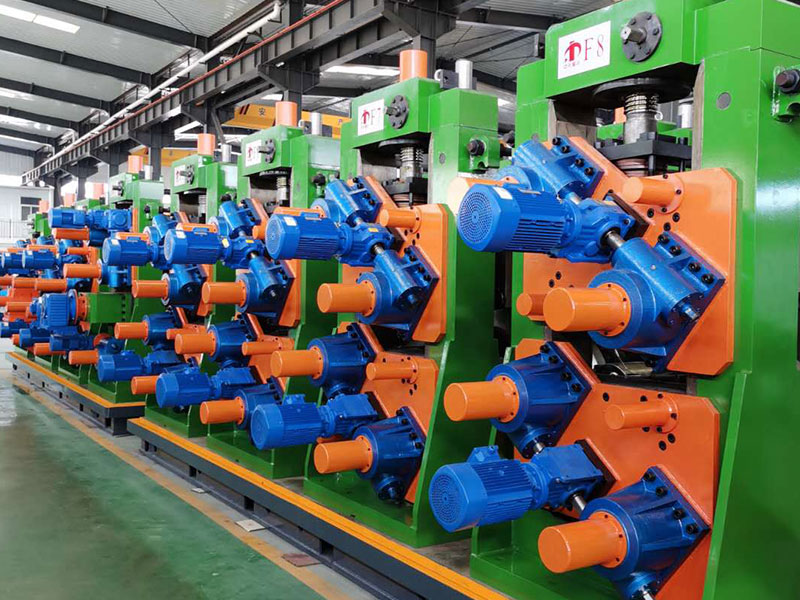

2.Горизонтальная валковая рама: Представляет собой портальную стальную конструкцию, с валками, выдвинутыми наружу, обеспечивает точность исходной установки, на рабочем столе имеется позиционный стенд и направляющие шпонки в комбинации со шпоночным пазом на станине. Высота верхних валков может регулироваться посредством регулировочной гайки.
3.Вертикальная валковая рама: Представляет собой стальную конструкцию, выполняющую роль направляющей. Также данная рама имеет функцию несущей опоры. Зазоры между двумя валками регулируются посредством вращения ходового винта.
4.Рама направляющих валков: Используется для установки направляющих валков, выполняет функцию контроля направления шва на трубе, обеспечивая прямолинейное прохождение шва трубы под валки сдавливания.
5.Рама валков сдавливания: Используется для установки валков сдавливания, выполняет функцию сдавливания заготовки трубы после ее нагрева до температуры сварки, после чего выполняется стыковая сварка.
6.Установка очистки: Используется для удаления внешних заусениц, укомплектована двумя ножами, работающими попеременно, скребковые ножи могут выполнять движения вверх и вниз, а также в поперечном направлении. Кроме того, имеется функция скоростного подъема, под ножевыми суппортами установлены поддерживающие ролики.
7.Рама узла чернового выравнивания: Выравнивающая головка может вращаться, перемещаться в поперечном направлении. Данная установка предназначена для чернового выравнивания стальной трубы с применением трехточечного метода.
8.Вспомогательный редуктор: Используется для подачи движущей силы к горизонтальной раме, каждый такой редуктор состоит из одной пары косозубых конических шестерен и одной пары прямозубых шестерен. Материал изготовления конической шестерни: 20CrMnTi.
9.Система охлаждения: Используется для полного охлаждения сварной трубы, в целях обеспечения точности размеров стальной трубы. Состоит из водяной ванны и узла разбрызгивания.
